[規格型號]：	DB-DX08
[產品名稱]：	低壓電工實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

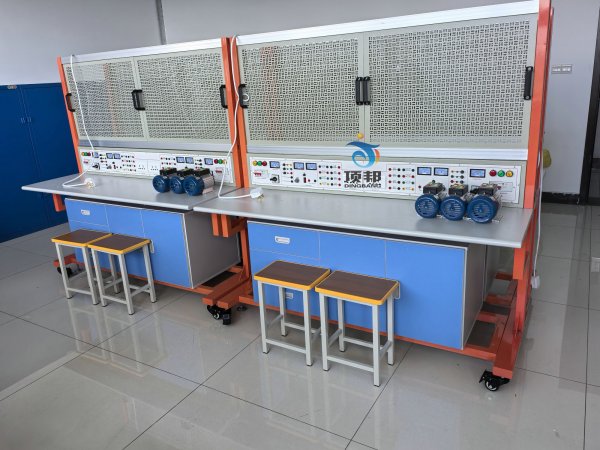

DB-DX08 低壓電工實訓臺

低壓電工實訓臺是用于培養低壓電氣設備安裝、調試、故障排查及安全操作技能的專用教學設備，核心是模擬工業/民用低壓配電與控制場景，讓學員在安全環境下進行實操訓練。
低壓電工實訓臺的設計圍繞低壓電工的核心技能展開，主要涵蓋基礎配電安裝：?jiǎn)蜗?三相電能表接線、漏電保護器（RCD）與斷路器（MCB）選型及安裝、照明電路（開關、插座、燈具）安裝。電機控制實訓：三相異步電機的點動/連續運轉控制、正反轉控制、星-三角（Y-Δ）降壓?jiǎn)?dòng)控制、多地控制電路連接與調試。儀表測量實訓：使用萬用表、鉗形電流表、兆歐表等測量電壓、電流、電阻及電機絕緣電阻。故障排查實訓：預設線路故障（如短路、斷路、接觸不良），訓練學員通過儀表檢測與邏輯分析定位并排除故障。

1技術參數
低壓電工實訓臺通常由以下模塊集成，結構模塊化，便于組裝與故障設置：
1.1實訓臺架：金屬框架，配備電源總開關、急停按鈕、電源指示燈，確保操作安全。
1.2電源模塊：提供單相220V、三相380V標準電源，部分含低壓安全電源（如36V）供基礎練習。
1.3元器件模塊：包含斷路器、交流接觸器、繼電器、熱過載保護器、時間繼電器、按鈕、指示燈等低壓電器元件，元件采用插拔式或螺絲固定，方便接線。
1.4測量?jī)x表模塊：內置或外接萬用表、鉗形表、電能表、功率表等，滿足測量需求。
1.5電機與負載模塊：配備小型三相異步電機（通常0.12-0.75kW）及模擬負載，用于電機控制實訓。
1.6實訓項目覆蓋度：優先選擇能覆蓋“配電+電機控制+故障排查”核心項目的臺體，滿足教學大綱需求。
1.7安全性：必須具備過載保護、短路保護、急停功能，裸露接線端子需有防護，電源輸出需符合安全標準。
1.8操作性：元器件布局清晰，接線端子標識明確，便于學員接線與故障檢測；最好支持“分組實訓”（如雙人臺）。
1.9耐用性：選擇金屬臺架、優質元器件，確保長期高頻使用不易損壞。
1.10 尺寸為 1.5*0.8*1.6(M)。
2配置清單

序號	材料名稱	型號	規格	單位	數量
1	木制配電板	實木指接木工板	90060016mm	個	1
2	低壓斷路器	DZ47s-16A/3P	3極,16A,C型	個	1
3	斷路器	DZ47s-10A/2P	兩極,16A,C型	個	2
4	中間繼電器	JZ7-5A	線圈220伏 5A	個	2
5	交流接觸器	CJT1-10A	線圈380V 10A	個	3
6	熱繼電器	JR36-22A	電流調節范圍16-25A	個	1
7	時間繼電器	JS14P	數字式時間調節1-99秒/(380v)	個	6
8	指示燈	LD16-22D/S	紅 220v	個	4
9	指示燈	LD16-22D/S	黃 220v	個	3
10	指示燈	LD16-22D/S	綠 220v	個	5
11	螺旋式熔斷器	RL1-60	380/60A（有熔體）	個	3
12	螺旋式熔斷器	RL1-15	380/15A（有熔體）	個	2
13	接線端子板	TB-2510	固定式25A/10位	個	4
14	卡扣式數字線號管	1.5mm	白色數字0-9號	組	8
15	塑料行線槽（盤內配線用）	PVC3030	直齒型 30寬30高	米	2
16	安裝導軌	C型，DZ47開關用	15厘米	個	4
17	自攻螺絲	4*10mm		個	30
18	自攻螺絲	4*18mm		個	30
19	自攻螺絲	4*25mm		個	20
20	尼龍?jiān)鷰?/span>	3*100	自鎖式	個	30
21	導線	BV-2.5mm2	黃色	米	10
22	導線	BV-2.5mm2	綠色	米	3
23	導線	BV-2.5mm2	紅色	米	8
24	導線	BV-2.5mm2	藍色	米	6
25	導線	BVR-2.5mm2	黃/綠雙色（軟線）	米	2
26	導線	BV-1.5mm2	黃色	米	15
27	導線	BV-1.5mm2	綠色	米	30
28	導線	BVR-1.5mm2	黑色（軟線）	米	30
29	零線端子排			個	1
30	配電箱	600×500	德力西/箱門按圖紙開好孔	只	1
31	地線端子排			個	1
32	電動機	JW-6314	自帶固定螺絲	個	1
33	端子連接線	L:40CM	黃綠紅各2根	根	6
34	三位指示燈底盒	Hb-b03	三位	個	1
35	二位指示燈底盒	Hb-b03	二位	個	1
36	按鈕開關	LA38-11	紅色	個	2
37	按鈕開關	LA38-11	綠色	個	2
38	導軌	C型，時間繼電器用	28cm	個	1
39	冷壓絕緣接線卡子	TU-1.5/4		個	60
40	墊片			個	5
41	螺母			個	7
42	絕緣膠布		白色	盤	1
43	零線匯流排（帶φ6安裝螺絲）	3位（帶絕緣子）	PN	個	1
44	地線匯流排（帶φ6安裝螺絲）	3位	PE	個	1
