小型碳捕集試驗裝置，碳捕集-小試-中試實驗裝置
2025-08-21 07:23

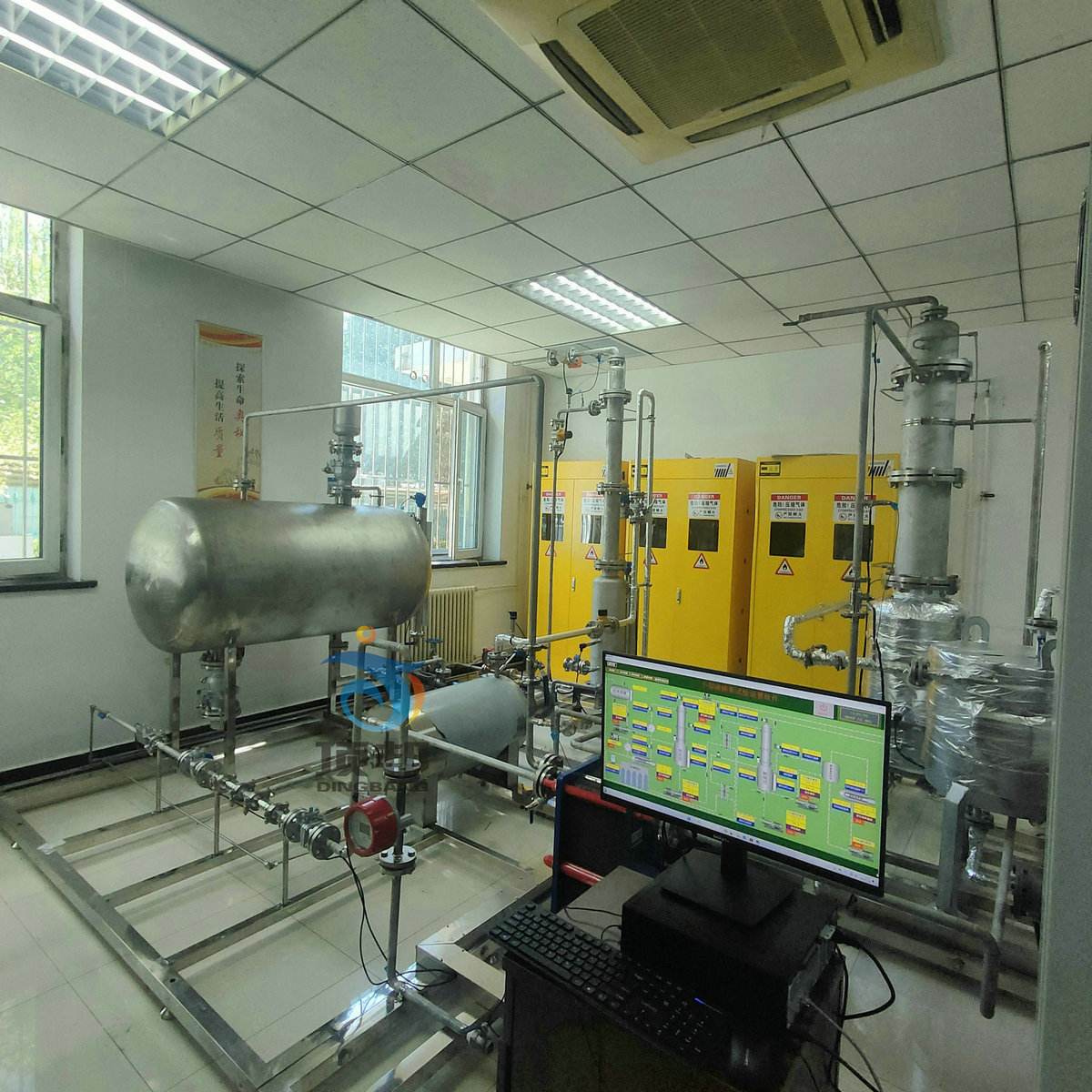

DB-HY130 小型碳捕集試驗裝置
| 序號 | 名稱 | 規格型號 | 單位 | 數量 | 備注 |
| 1 | 吸收塔 | φ100mm，高2.3米，雙層噴淋塔，鮑爾環16*16*0.5mm | SS316L | 1 | 臺 |
| 2 | 液胺儲槽 | 容積500L，臥式 | SS316L | 1 | 套 |
| 3 | 復合液胺泵 | 容積泵，Q=1.2m³/h，H=10bar，進出口DN20，耐溫130度，配變頻電機 | SS316L | 1 | 臺 |
| 4 | 管道式氣體加熱器 | 電加熱，溫度可30-80℃調整，加熱功率5KW | SS316L | 1 | 臺 |
| 5 | 吸收塔排液泵 | 容積泵，Q=1m³/h，H=10bar，進出口DN20，耐溫130度，配變頻電機 | SS316L | 1 | 臺 |
| 6 | 換熱器 | 板式換熱器，貧液進口溫度102℃，貧液出口溫度40℃，氮?dú)鉁囟?0℃，換熱面積5m2 | SS316L | 1 | 臺 |
| 7 | 貧富液換熱器 | 板式換熱器，富液進口溫度40℃，富液出口溫度70℃，貧液溫度117℃，換熱面積5m2 | SS316L | 1 | 臺 |
| 8 | 解吸塔 | φ200mm，高2.3米，雙層噴淋塔，鮑爾環25*25*0.5mm | SS316L | 1 | 臺 |
| 9 | 再沸器 | 釜式再沸器，換熱面積5㎡，回流比0.6mol，再沸比1.4mol，管外徑25mm，長度1200mm。同時安裝位置需與解析塔塔底液位保持在同一水平高度。 | SS316L | 1 | 臺 |
| 10 | 解吸塔排液泵 | 容積泵，Q=1m³/h，H=10bar，進出口DN20，耐溫130度，配變頻電機 | SS316L | 1 | 臺 |
| 11 | 氣體質量流量計 | 流量0-8m³/h，4-20mA輸出 | SS316L | 1 | 臺 |
| 12 | 液體轉子流量計 | 流量0-1m³/h，4-20mA輸出，接口尺寸DN20，法蘭連接，耐溫130度，耐壓1.0MPa | SS316L | 1 | 臺 |
| 13 | 溫度傳感器 | 量程：0-150℃，PT100 | SS316L | 6 | 支 |
| 14 | 液位計 | 磁翻板液位計，液位0.5m，4-20mA輸出，耐溫130度，耐壓1.0MPa。分別測量液胺儲槽、吸收塔底、解吸塔底液位。 | SS316L | 3 | 臺 |
| 15 | 差壓變送器 | 量程：0-100kpa，4-20mA輸出，螺紋連接，耐溫130度，耐壓1.0MPa。測量吸收塔和解吸塔壓降 | SS316L | 2 | 臺 |
| 16 | 壓力變送器 | 量程：0-300kpa，4-20mA輸出，螺紋連接，耐溫130度 | SS316L | 4 | 臺 |
| 17 | 壓力變送器 | 量程：0-1.2Mpa，4-20mA輸出，螺紋連接，耐溫130度 | SS316L | 4 | 臺 |
| 18 | 背壓閥 | DN20口徑，壓力0-1.0MPa可調節 | SS316L | 3 | 個 |
| 19 | 電動背壓閥 | DN20口徑，壓力0-1.0MPa可調節，4-20mA信號反饋，吸收塔頂壓力調節 | SS316L | 1 | 個 |
| 20 | 過濾器 | DN20口徑，耐壓1.0MPa | SS316L | 4 | 個 |
| 21 | 止回閥 | DN20口徑，耐壓1.0MPa | SS316L | 4 | 個 |
| 22 | 手動球閥 | DN20口徑，耐壓1.0MPa | SS316L | 1 | 批 |
| 23 | 管道、管件，法蘭 | DN20口徑，耐壓1.0MPa | SS316L | 1 | 批 |
| 24 | 臺式機 | 聯想電腦 | 1 | 臺 | |
| 25 | 軟件 | MCGS工控組態軟件 | 1 | 臺 | |
| 26 | PLC控制系統 | 信捷PLC | 1 | 套 | |
| 27 | 變頻器 | 1.5KW/AC380V，隔離信號無干擾，RS485通訊 | 3 | 臺 | |
| 28 | 電控系統 | 控制柜規格：800×400×1800(寬×深×高)。變量調節和狀態顯示，啟停操作，故障報警，采用 PID 控 制，可以現場及PLC 兩地實現，配調功器，斷路器、接觸器等。內部安裝散熱風扇。 | 1 | 套 | |
| 29 | 支架 | 設備分成 3-4 個功能模塊，運輸?shù)綄?shí)驗室進行二次拼接，每個模塊的寬度不超過 0.8m，長度不超過 1.5m，高度不超過 2m。所有撬塊安裝可用空間長5.4m，總寬4.2m，限高2.6m | SS304 | 1 | 套 |
| 30 | 氣體鋼瓶到氣體加熱器連接管道和閥門 | DN15口徑，耐壓1.0MPa | SS316L | 1 | 套 |
