DB-DZ110 數字型空氣-蒸氣給熱系數測定實驗裝置

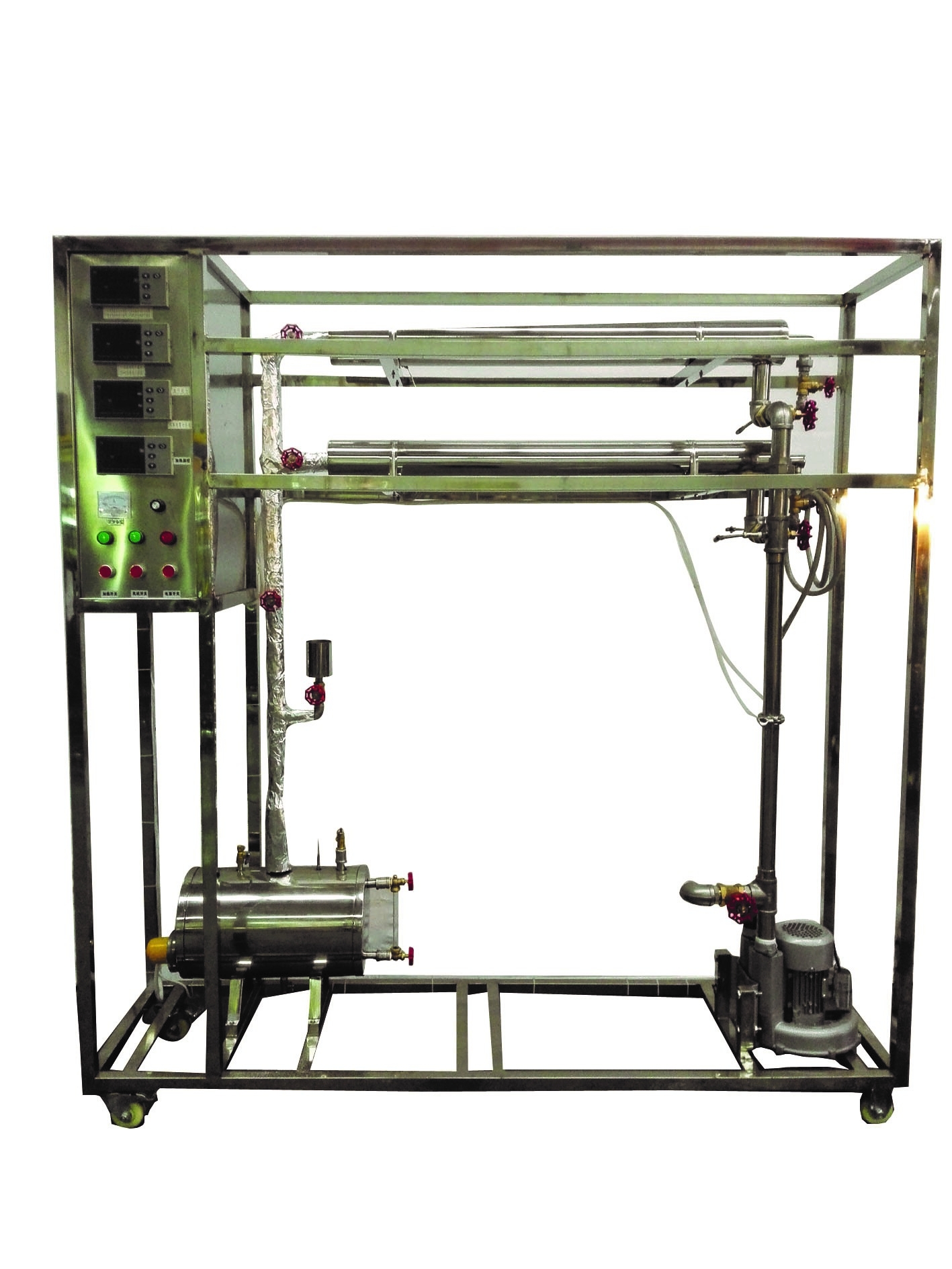

（參考圖）
裝置特點：
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。
4、整套實驗裝置可根據用戶要求，選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。
5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。
6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。
7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。
8、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能：
1、 體現冷熱流體通過間壁換熱時給熱系數的測定方法，通過實驗了解對流傳熱的基本規律；
2、測定努塞爾準數與雷諾準數的關系，將測定的努塞爾準數與雷諾準數進行回歸，所回歸的方程與經驗公式進行驗證性比較；
3、體現主要熱阻與次要熱阻各自的重要性，體現主要熱阻測流體流速的改變對傳熱速率的影響；
4、開放式結構，能夠觀察蒸汽在管外壁的冷凝現象。
公用設施：
水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源）。
實驗物料：水蒸汽---空氣，外配設備：無。
技術參數：
1、 管內雷諾數Re范圍：1.0～3.0×104，指數a在0.75～0.85，擬合精度R大于0.999；
2、冷流體（空氣）端：不銹鋼材質，DN25，進口閘閥調節流量，換熱器進口段法蘭連接轉子流量計；空氣流量：2~50 m3/h，溫度：室溫~80℃；
3、熱流體（蒸氣）進出管：不銹鋼材質，DN15，保溫層。針形閥調節蒸汽壓力，壓力表；蒸汽發生器最大壓力0.5MPa，換熱器內蒸汽最大壓力：100kPa。熱流體（蒸汽）溫度：100～105℃；
4、風機：與系統軟連接減震降噪，旁路閥調節風量；
5、換熱器：冷流體通過的紫銅管的長為500-1500mm；水蒸氣通過的紫銅管的長為150-350mm，側向排孔。換熱器兩端不銹鋼法蘭，并設不凝性氣體引出口，銅球閥開閉。換熱器整體不銹鋼，附帶不銹鋼視鏡；
6、管路：304衛生級不銹鋼材質，采用不銹鋼快裝與管路連接。
7、溫度傳感器：K型熱電偶，304不銹鋼殼體，顯示分度 0.1℃。
8、風量測量：氣體渦街流量計，量程8-55m3/h，4-20mA信號輸出，精度0.5級。
9、蒸汽壓力測量：壓力傳感器，測量范圍：0-0.3MPa，精度0.5級。
10、電器：接觸器、開關、漏電保護空氣開關。
11、宇電AI704M（帶485接口）多路數字溫度顯示儀。
宇電AI702M（帶485接口）多路數字溫度顯示儀。
宇電AI702M（帶485接口）多路數字顯示儀。
宇電AI519（帶485接口）溫度控制儀（帶自控功能）。
12、控制面板：帶漏電保護空氣開關，儀表及風機電源，附帶數顯表。
13、外形尺寸：1900*550*1800mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
