智能供配電技術實訓平臺，高壓供配電實訓系統
2024-11-16 08:12智能供配電實訓裝置
一、概述：
智能供配電實訓裝置、智能供用電實訓室設備、智能供配電技術實訓平臺、高壓配電裝置、低壓配電裝置、智能電力監控裝置、新型電力系統技術與應用平臺、風光互補發電及儲能控制系統、工業網絡智能控制與維護系統技術與應用平臺、承擔機電一體化技術、電氣自動化技術、城市軌道交通機電技術、鐵道供電技術、高速鐵路綜合維修技術等專業的實訓教學、科學研究、技術服務等任務�？赏瓿伞豆┡潆娂夹g(shù)》《城軌車站低壓配電與照明系統檢修》《電氣化鐵道供電系統》《電氣控制技術》《機電一體化技術》《PLC綜合項目》《變頻器控制技術》等多門課程的項目教學任務。
智能供配電實訓裝置，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。
★1.1特 點
1.一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
2.一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
3.實訓項目齊全，能較好地滿足培訓考核鑒定要求。
4.供配電實訓倒閘每套裝置可安排每組8-10人實訓
5.微機保護實訓每套可安排1組，每組5-6人實訓
6.供配電接線操作實訓可安排12組，每組1-2人實訓
★二、實訓裝置構成：
★2.1高壓配電操作實訓室設備
2.1.1 產品概述：
10kv高壓設備由1臺計量柜、1臺高壓出線柜、（備注：為滿足試驗通電要求，配置變壓器為：380V平變）共2臺高壓柜組成，在進線柜配置微機保護裝置；
高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
變電所實訓裝置高壓柜
參考圖片（以實際為準）
2.1.2 技術參數：
外形尺寸：800×1500×2300mm
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
★2.1.3產品基本配置：
10KV進線隔離柜詳細配置清單：
★10KV總柜詳細配置清單：
★2.1.4 實訓項目：
1、高壓器件的認知實訓
2、高壓一次回路圖的測制實訓
3、高壓二次回路圖的測制實訓
4、高壓配電電纜連接實訓
5、真空斷路器的檢查與試驗實訓
6、10KV電壓互感器認知實訓
7、10KV電力互感器認知實訓
8、高壓柜接地刀認知操作實訓
9、微機線路保護裝置實訓
1）保護和自動功能：
（1）三段式復合電壓方向過流保護；
（2）反時限復壓過流保護；
（3）三段式零序方向過流保護；
（4）反時限零序過流保護；
（5）合閘加速保護；
（6）低頻減載功能；
（7）三相重合閘（無壓或不檢）；
（8）過負荷告警；
（9）3U0 越限告警；
（10）TV 斷線判別；
（11）獨立操作回路。
2）測控功能：
（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；
（2）正常斷路器遙控分合、小電流接地探測遙控分閘；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；
11、高壓供配電設計
12、智能抄表系統認知實訓
★2.2、低壓配電操作實訓室設備
2.2.1產品概述：該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
2.2.2技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：600×800×2200mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
★2.2.3產品結構：
所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。
★2.2.4基本配置及詳細說明：
低壓配電柜產品基本配置詳細說明
★2.2.5實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
9、聯絡柜的接線實訓
10、低壓柜倒閘操作
11、低壓供配電設計
12、低壓供配電接線實訓
★2.2.6 低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡柜五個柜體組成。
2.2.6.1教學低壓計量控制實訓柜
1)設備概述：
主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。
2）技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×800×2200mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。
★4）設備配置: (每臺本配置)
詳細配置清單
★2.2.6.2教學低壓進線控制實訓柜
1）設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟停控制。
2）技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）設備配置:(每臺本配置)
★詳細配置清單：
★2.2.6.3教學電容補償實訓柜
1）設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
★4）設備配置: (每臺基本配置)
詳細配置清單：
2.2.6.4教學出線控制實訓柜
1）設備概述：
主要由隔離開關、低壓斷路器、鋁排等部分組成。可根據負載的大小選擇相應規格的漏電斷路器控制輸出。
2）技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
★4）設備配置: (每臺基本配置)
詳細配置清單：

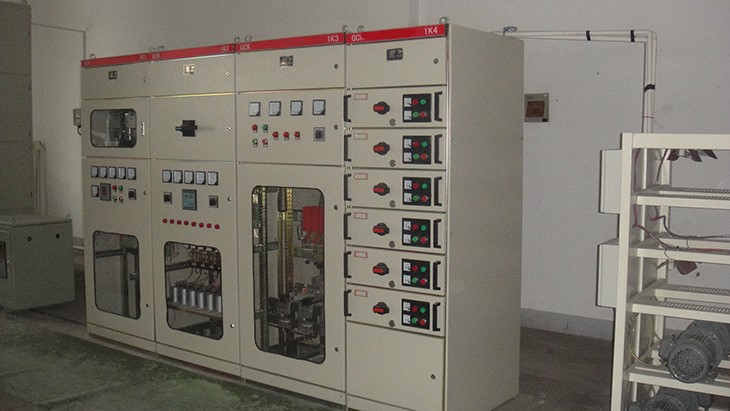

變電所實訓裝置低壓柜
參考圖片（以實際為準）
★2.2.6.4、PLC故障設置系統
針對10\0.4KV高低壓故障設置難的特點，我司使用PLC系統在各柜體的二次回路中設置故障點，交由學生根據圖紙查找故障點、排除故障、校驗故障；減輕老師在兩次及多次班級實訓輪換時設置故障的時間和難度，老師可通過電腦上位機隨意設置故障點，并提前知曉故障點的內容，學生找出故障點后，老師通過電腦上位機一鍵復位故障點，即可通電進行校驗。同時此方案也可減少常規因設置故障點造成高低壓柜出現實際故障，且學生越排查故障造成故障越多的問題，保證實訓設備的正常運行和提高實訓設備的運轉率；達到不僅可以使學生達到掌握正確高低壓柜的操作流程，也可進行高低壓一、二次回路設計等更深入的實訓。
★2.2.6.5、智慧教室綜合測控系統（該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，不接受采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標）（投標現場演示功能）
A、虛擬示波器所需實現的功能：50MHz2路波形測量功能；
B、2路邏輯分析儀功能；
C、1路任意波形信號發生器輸出；200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。在、2路PWM脈沖信號發生器：可設置頻率、占空比。
D、萬用表功能
1）萬用表的電阻測量功能；
2）萬用表的直流電壓測量功能；
3）萬用表的交流電壓測量功能；
4）萬用表的交流電流測量功能；
E、人機界面功能
1）人機界面顯示所測量的波形，并顯示相應的量測值；
2）可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
3）學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
F、實驗室安全監控功能
1）環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2）電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3）過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4）安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；
5）節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
一、概述：
智能供配電實訓裝置、智能供用電實訓室設備、智能供配電技術實訓平臺、高壓配電裝置、低壓配電裝置、智能電力監控裝置、新型電力系統技術與應用平臺、風光互補發電及儲能控制系統、工業網絡智能控制與維護系統技術與應用平臺、承擔機電一體化技術、電氣自動化技術、城市軌道交通機電技術、鐵道供電技術、高速鐵路綜合維修技術等專業的實訓教學、科學研究、技術服務等任務�？赏瓿伞豆┡潆娂夹g(shù)》《城軌車站低壓配電與照明系統檢修》《電氣化鐵道供電系統》《電氣控制技術》《機電一體化技術》《PLC綜合項目》《變頻器控制技術》等多門課程的項目教學任務。
智能供配電實訓裝置，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。
★1.1特 點
1.一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
2.一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
3.實訓項目齊全，能較好地滿足培訓考核鑒定要求。
4.供配電實訓倒閘每套裝置可安排每組8-10人實訓
5.微機保護實訓每套可安排1組，每組5-6人實訓
6.供配電接線操作實訓可安排12組，每組1-2人實訓
★二、實訓裝置構成：
| 序號 | 設備名稱 | 設備規格 | 單位 | 數量 |
| 1 | 10KV高壓供配電實訓系統 | DB-BDS-01A | 臺 | 2 |
| 2 | 低壓供配電實訓系統 | DB-BDS-02A | 臺 | 9 |
| 3 | 工廠供配電自動化控制系統 | 監控后臺 | 套 | 1 |
| 4 | 實訓故障PLC后臺自主設定系統 | 監控后臺 | 套 | 1 |
| 5 | 智慧教室綜合測控系統 | 套 | 1 |
2.1.1 產品概述：
10kv高壓設備由1臺計量柜、1臺高壓出線柜、（備注：為滿足試驗通電要求，配置變壓器為：380V平變）共2臺高壓柜組成，在進線柜配置微機保護裝置；
高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
變電所實訓裝置高壓柜
參考圖片（以實際為準）
2.1.2 技術參數：
外形尺寸：800×1500×2300mm
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
★2.1.3產品基本配置：
| 序號 | 設備名稱 | 設備規格 | 單位 | 數量 |
| 1 | 10kv高壓配電開關柜計量柜 | 800×1500×2200mm | 套 | 1 |
| 2 | 10kv高壓配電開關柜出線柜 | 800×1500×2200mm | 套 | 1 |
| 3 | 380V變380V平變變壓器 | 定制 | 套 | 1 |
| 4 | 配套接線鋁排 | 國標 | 套 | 1 |
| 5 | 配套易損器材 | 國標 | 套 | 1 |
| 6 | 工程材料 | 國標 | 套 | 1 |
| 7 | 實訓指導書 | 套 | 1 |
| 設備編號 | 設備元件名稱 | 規格型號 | 單位 | 數量 |
| 10KV進線隔離柜 | 隔離手車 | 630A | 臺 | 1 |
| 帶電顯示器 | DXN | 套 | 1 | |
| 顯示器瓷瓶 | 只 | 3 | ||
| 小型斷路器 | DZ47-60/2P C4A | 只 | 3 | |
| 按鈕 | LA38-22 | 只 | 2 | |
| 蜂鳴器 | HRB-P80 | 只 | 1 | |
| 加熱器 | 100W | 只 | 2 | |
| 溫濕度控制器 | TR20-2H1 | 只 | 1 | |
| 照明燈 | CM-1,AC220V | 只 | 1 | |
| 絕緣支柱 | 10KV | 只 | 3 | |
| 觸頭盒 | JYH1-10/150 | 只 | 6 | |
| 靜觸頭 | ￠49*82 | 只 | 6 | |
| 穿墻套管 | JCD6-10 | 只 | 3 | |
| 小母線座 | JH-15 | 只 | 1 | |
| 接線端子 | 節 | 80 | ||
| 輔材費用 | 含導線，線鼻子，螺絲等 | 臺 | 1 | |
| 鋁排及熱縮套管 | 套 | 1 | ||
| 殼體 | KYN28A-12 | 套 | 1 | |
| 微機保護裝置 | ★提供檢驗報告 | 套 | 1 |
| 設備編號 | 設備元件名稱 | 規格型號 | 單位 | 數量 |
| 10KV總柜 | 真空斷路器 | VS1-12/630 25KA | 只 | 1 |
| 電流互感器 | LZZBJ9-10A | 只 | 3 | |
| 零序電流互感器 | LXK-120 | 只 | 1 | |
| 帶電顯示器 | DXN | 套 | 1 | |
| 電流表 | 42L6-A | 只 | 3 | |
| 避雷器 | YH5WZ-17/45 | 只 | 3 | |
| 接地開關 | JN15-12/31.5-210 | 只 | 1 | |
| 小型斷路器 | DZ47-60/2P C6A | 只 | 4 | |
| 小型斷路器 | DZ47-60/3P C6A | 只 | 2 | |
| 觸頭盒 | JYH1-10/150 | 只 | 6 | |
| 靜觸頭 | ￠49*82 | 只 | 6 | |
| 絕緣子 | 只 | 6 | ||
| 小母線座 | JH-15 | 只 | 1 | |
| 溫濕度控制器 | TR20-2H1 | 只 | 1 | |
| 轉換開關 | LW2-16D/9.6780.4 | 只 | 1 | |
| 指示燈 | AD11-220V | 只 | 5 | |
| 按鈕 | LA38-12 | 只 | 2 | |
| 旋鈕 | LA38-20×2 | 只 | 1 | |
| 照明燈 | 25W,AC220V | 只 | 1 | |
| 接線端子 | 節 | 80 | ||
| 輔材費用 | 含導線，線鼻子，螺絲等 | 臺 | 1 | |
| 鋁排及熱縮套管 | 50*5 | 套 | 1 | |
| 殼體 | KYN28A-12 | 臺 | 1 |
1、高壓器件的認知實訓
2、高壓一次回路圖的測制實訓
3、高壓二次回路圖的測制實訓
4、高壓配電電纜連接實訓
5、真空斷路器的檢查與試驗實訓
6、10KV電壓互感器認知實訓
7、10KV電力互感器認知實訓
8、高壓柜接地刀認知操作實訓
9、微機線路保護裝置實訓
1）保護和自動功能：
（1）三段式復合電壓方向過流保護；
（2）反時限復壓過流保護；
（3）三段式零序方向過流保護；
（4）反時限零序過流保護；
（5）合閘加速保護；
（6）低頻減載功能；
（7）三相重合閘（無壓或不檢）；
（8）過負荷告警；
（9）3U0 越限告警；
（10）TV 斷線判別；
（11）獨立操作回路。
2）測控功能：
（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；
（2）正常斷路器遙控分合、小電流接地探測遙控分閘；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；
11、高壓供配電設計
12、智能抄表系統認知實訓
★2.2、低壓配電操作實訓室設備
2.2.1產品概述：該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
2.2.2技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：600×800×2200mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
★2.2.3產品結構：
所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。
★2.2.4基本配置及詳細說明：
| 序號 | 設備名稱 | 設備型號 | 設備規格 | 單位 | 數量 | 備注 |
| 1 | 計量控制實訓柜 | GCK | 600×800×2200mm | 臺 | 2 | |
| 2 | 進線控制實訓柜 | GCK | 600×800×2200mm | 臺 | 2 | |
| 3 | 電容補償實訓柜 | GCK | 600×800×2200mm | 臺 | 2 | |
| 4 | 出線控制實訓柜 | GCK | 600×800×2200mm | 臺 | 2 | |
| 5 | 聯絡柜 | GCK | 600×800×2200mm | 臺 | 1 | |
| 6 | 三相異步電機 | 1.1KW 380V | 臺 | 1 | ||
| 7 | 實訓指導書 | 份 | 1 | |||
| 8 | 工程材料 | 國標 | 套 | 1 |
| N0 | 配置名稱 | 型號規格 |
| 1 | 計量控制實訓柜 | 配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。 |
| 2 | 進線控制實訓柜 | 配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。 |
| 3 | 電容補償實訓柜 | 配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。 |
| 4 | 出線控制實訓柜 | 配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。 |
| 5 | 聯絡柜 | 配置有隔離開關等，作為電能的分組控制。學生能自行連接控制線路。 |
| 6 | 安裝調試 |
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
9、聯絡柜的接線實訓
10、低壓柜倒閘操作
11、低壓供配電設計
12、低壓供配電接線實訓
★2.2.6 低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡柜五個柜體組成。
2.2.6.1教學低壓計量控制實訓柜
1)設備概述：
主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。
2）技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×800×2200mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。
★4）設備配置: (每臺本配置)
| NO | 配置名稱 | 型 號 | 規格(長×寬×高) | 單位 | 數量 |
| 1 | 全鋼制結構柜體 | 660×800×2200 | 臺 | 1 | |
| 2 | 三相四線有功電能表 | DT862-4型 | 塊 | 1 | |
| 3 | 三相四線無功電能表 | DX862-4型 | 塊 | 1 | |
| 4 | 電流互感器 | 套 | 3 |
| 設備編號 | 設備元件名稱 | 規格型號 | 單位 | 數量 |
| 計量柜 | 三相四線有功電度表 | DTS196 | 只 | 1 |
| 三相四線無功電度表 | DXS196 | 只 | 1 | |
| 有功功率顯示 | 6L2-kW | 只 | 1 | |
| 無功功率顯示 | 6L2-VAR | 只 | 1 | |
| 電壓表（指針式） | 6L2-V | 只 | 1 | |
| 電流表（指針式） | 6L2-A | 只 | 3 | |
| 綜合顯示儀表（數顯式） | PY194E-2S4 | 只 | 1 | |
| 輔材費用 | 含導線，線鼻子，螺絲等 | 臺 | 1 | |
| 鋁排及熱縮套管 | 臺 | 1 | ||
| 殼體 | GCK 800*600*2200 | 臺 | 1 |
1）設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟停控制。
2）技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）設備配置:(每臺本配置)
★詳細配置清單：
★2.2.6.3教學電容補償實訓柜
1）設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
★4）設備配置: (每臺基本配置)
| NO | 配置名稱 | 型號 | 規格 | 單位 | 數量 | 備注 |
| 1 | 全鋼制結構柜體 | 600×800×2200 | 臺 | 1 | ||
| 2 | 三相四線指針式電流表 | 正泰 | 套 | 3 | ||
| 3 | 三相四線指針式電壓表 | 正泰 | 個 | 1 | ||
| 4 | 正泰萬能轉換開關 | LW5D-16YH3/3 | 套 | 2 | ||
| 5 | 萬能式斷路器 | DW15-200 | 個 | 1 | ||
| 6 | 電流互感器 | LMZ3-0.66 | 套 | 4 | ||
| 7 | 控制箱 | DK-10 | 個 | 1 | ||
| 8 | 分閘、合閘控制按鈕 | 套 | 4 |
| 設備編號 | 設備元件名稱 | 規格型號 | 單位 | 數量 |
| 進線柜 | 斷路器 | DW15-630/160A | 只 | 1 |
| 電壓表 | 6L2-V 450V | 只 | 1 | |
| 電流表 | 6L2-A | 只 | 3 | |
| 電流互感器 | BH-0.66 | 只 | 6 | |
| 電壓轉換開關 | LW5-16YH3/3 | 只 | 1 | |
| 空氣開關（帶漏電保護） | DZ47LE-63/4P C40A 30mA | 只 | 1 | |
| 輔材費用 | 含導線，線鼻子，螺絲等 | 臺 | 1 | |
| 鋁排及熱縮套管 | 50*6 | 臺 | 1 | |
| 殼體 | GCK 800*600*2200 | 臺 | 1 |
1）設備概述：
主要由隔離開關、低壓斷路器、鋁排等部分組成。可根據負載的大小選擇相應規格的漏電斷路器控制輸出。
2）技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
★4）設備配置: (每臺基本配置)
| NO | 配置名稱 | 型 號 | 規格(長×寬×高) | 單位 | 數量 | 備注 |
| 1 | 全鋼制結構柜體 | 600×800×2200 | 臺 | 1 | ||
| 2 | 回路控制指示燈 | 套 | 4 | |||
| 3 | 三相四線指針式電流表 | 正泰 | 套 | 4 | ||
| 4 | 萬能轉換開關 | LW-16 | 個 | 1 | ||
| 5 | 塑料外殼式斷路器 | DZ20J-100/3300 | 套 | 6 | ||
| 6 | 電流互感器 | LMZ3-0.66 | 套 | 6 | ||
| 7 | 電源線 | m | 適量 |
| 設備編號 | 設備元件名稱 | 規格型號 | 單位 | 數量 |
| 出線柜（動力及照明柜 | 塑殼 | NM1-63S/3300-16A | 只 | 6 |
| 接觸器 | CJX4 | 只 | 6 | |
| 電流表 | 99T1 | 只 | 6 | |
| 按鈕 | 只 | 12 | ||
| 指示燈 | 只 | 12 | ||
| 輔材費用 | 含導線，線鼻子，螺絲等 | 臺 | 1 | |
| 鋁排及熱縮套管 | 臺 | 1 | ||
| 殼體 | GCK 800*600*2200 | 臺 | 1 |
變電所實訓裝置低壓柜
參考圖片（以實際為準）
★2.2.6.4、PLC故障設置系統
針對10\0.4KV高低壓故障設置難的特點，我司使用PLC系統在各柜體的二次回路中設置故障點，交由學生根據圖紙查找故障點、排除故障、校驗故障；減輕老師在兩次及多次班級實訓輪換時設置故障的時間和難度，老師可通過電腦上位機隨意設置故障點，并提前知曉故障點的內容，學生找出故障點后，老師通過電腦上位機一鍵復位故障點，即可通電進行校驗。同時此方案也可減少常規因設置故障點造成高低壓柜出現實際故障，且學生越排查故障造成故障越多的問題，保證實訓設備的正常運行和提高實訓設備的運轉率；達到不僅可以使學生達到掌握正確高低壓柜的操作流程，也可進行高低壓一、二次回路設計等更深入的實訓。
★2.2.6.5、智慧教室綜合測控系統（該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，不接受采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標）（投標現場演示功能）
A、虛擬示波器所需實現的功能：50MHz2路波形測量功能；
B、2路邏輯分析儀功能；
C、1路任意波形信號發生器輸出；200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。在、2路PWM脈沖信號發生器：可設置頻率、占空比。
D、萬用表功能
1）萬用表的電阻測量功能；
2）萬用表的直流電壓測量功能；
3）萬用表的交流電壓測量功能；
4）萬用表的交流電流測量功能；
E、人機界面功能
1）人機界面顯示所測量的波形，并顯示相應的量測值；
2）可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
3）學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
F、實驗室安全監控功能
1）環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2）電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3）過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4）安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；
5）節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
