產品介紹：

DB-LHDCD 智能帶、鏈傳動特性測試實驗臺

一、實驗臺的功用
智能帶、鏈傳動特性測試實驗臺通過傳感器采集數據，專用多媒體軟件自動對實驗數據進行處理和分析，并能自動顯示和打印實測的彈性滑動曲絨和傳動效率曲線、速度不均勻性。外觀如下圖所示。
智能帶、鏈傳動特性測試實驗臺通是本公司自主創新產品又一款新型可視化實驗臺，可用來測試平帶、V帶和圓帶三種帶型傳動的彈性滑動、效率曲線及對比分析、傳動速度不均勻性，從而加深對上述理論問題的理解、驗證。適用于機械類專業開設帶傳動實驗，是機械設計實驗室的重要設備之一。

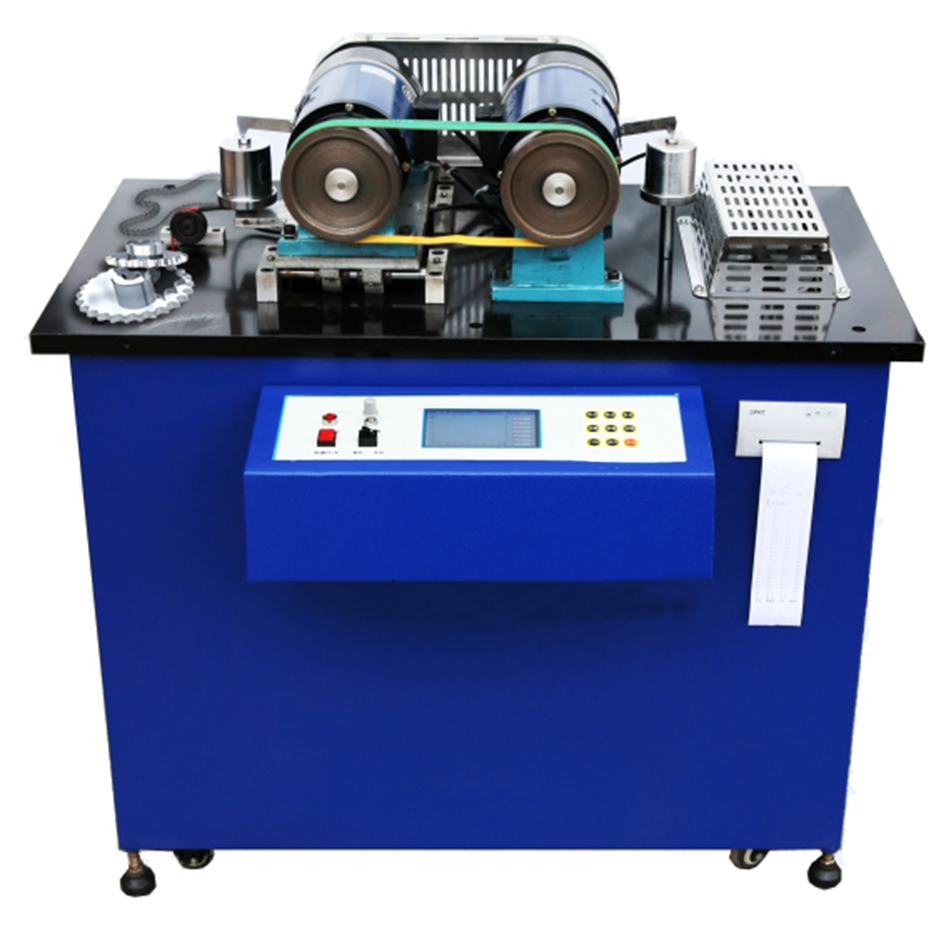

實驗臺外觀圖（僅供參考具體以實物為準）

實驗內容：
1、觀察帶傳動中的彈性滑動和打滑現象，以及它們與傳遞載荷之間的關系。
2、測試鏈傳動的速度不均勻性、傳動特性。
2、比較預緊力大小對帶傳動承載能力的影響。
3、測定和繪制平帶傳動彈性滑動曲線和效率曲線。
測定和繪制V帶傳動彈性滑動曲線和效率曲線。
測定和繪制圓帶傳動彈性滑動曲線和效率曲線。
4、了解傳動實驗臺的構造和工作原理，掌握轉矩、轉速的測量方法。對各種測定的結果進行分析對比加深對彈性滑動的理解。
二、產品技術特點：
該設備結構簡潔，外形新穎別致，電動機為直流無級調速，采用先進的調速電路，測速為光電測速；扭（矩）力測力方式為傳感器結構，可完成不同帶型的帶傳動試驗，可通過兩種不同方式檢測并繪制滑動曲線和效率曲線。
1、本實驗臺配置了平帶、V帶、圓帶及兩種直徑的配對帶輪、鏈輪，可分別測出上述三種帶傳動的彈性滑動、效率曲線，供作對比分析用。
2、電動機、發電機轉矩、轉速數據分別用二組傳感器采集；采集的數據穩定可靠精度高。
3、負載變動范圍：0~355W，加載方式：采用獨特的電子加載器加載負載燈泡，每次加載1-5%（可調）級數多達20-30點；特別是在做帶的打滑曲線部分時可將負載間隔取得更小，以使曲線更準確；數據由面板窗口顯示，手動與程控并用。
4、主控制系統采用56通道單端輸入，28通道雙端輸入，12位精度，1M 采集頻率與計算機采用串口聯機使用。
5、使用專用軟件，能迅速準確處理、分析數據，測繪及打印實測曲線；同時作出帶傳動的彈性滑動和打滑現象的動畫模擬、鏈傳動的實時速度波動曲線；不配計算機時可利用液晶屏面板窗口顯示的數據，手工記錄計算分析，繪制曲線。
6、純計算機全程序控制（或手動控制）設備的啟動、加速、減速、適時運動參數和變化曲線、參數采集、分析、自動生成EXCEL表格、圖片格式、實驗結果保存、停止等。
7、實驗臺外形為工作臺板+箱體落地式結構，配有防護罩，實驗工作臺板采用鑄鐵件板厚40mm，剛度大、抗震性能好；其他零件都經噴塑、發黑或鍍鉻等表面處理；箱體落地裝有可調地腳螺栓和活動輪，安裝時只需調整和鎖緊地腳螺栓螺母即可；活動輪可靈活移動，便于實驗室調整布置。
8、設備間可級聯通過一臺主機實現多臺設備間的數據采集和管理。產品升級測控系統：帶、鏈傳動性能測控系統，采用ARM Cortex-M3內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在5寸真彩液晶屏上顯示曲線方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據。系統可連接打印機，將實驗結果打印出來，保存分析實驗結果。還可將數據保存至移動存儲設備(U盤等)。當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。用戶通過PC端測試系統，可實時檢測各項數據，同時能調節加載大小及轉速。
9、配有智能化數字孿生實驗軟件系統，采用重力引擎驅動，TCP/IP同步實驗臺數據，具有數據低延遲，錯誤冗余糾錯功能。

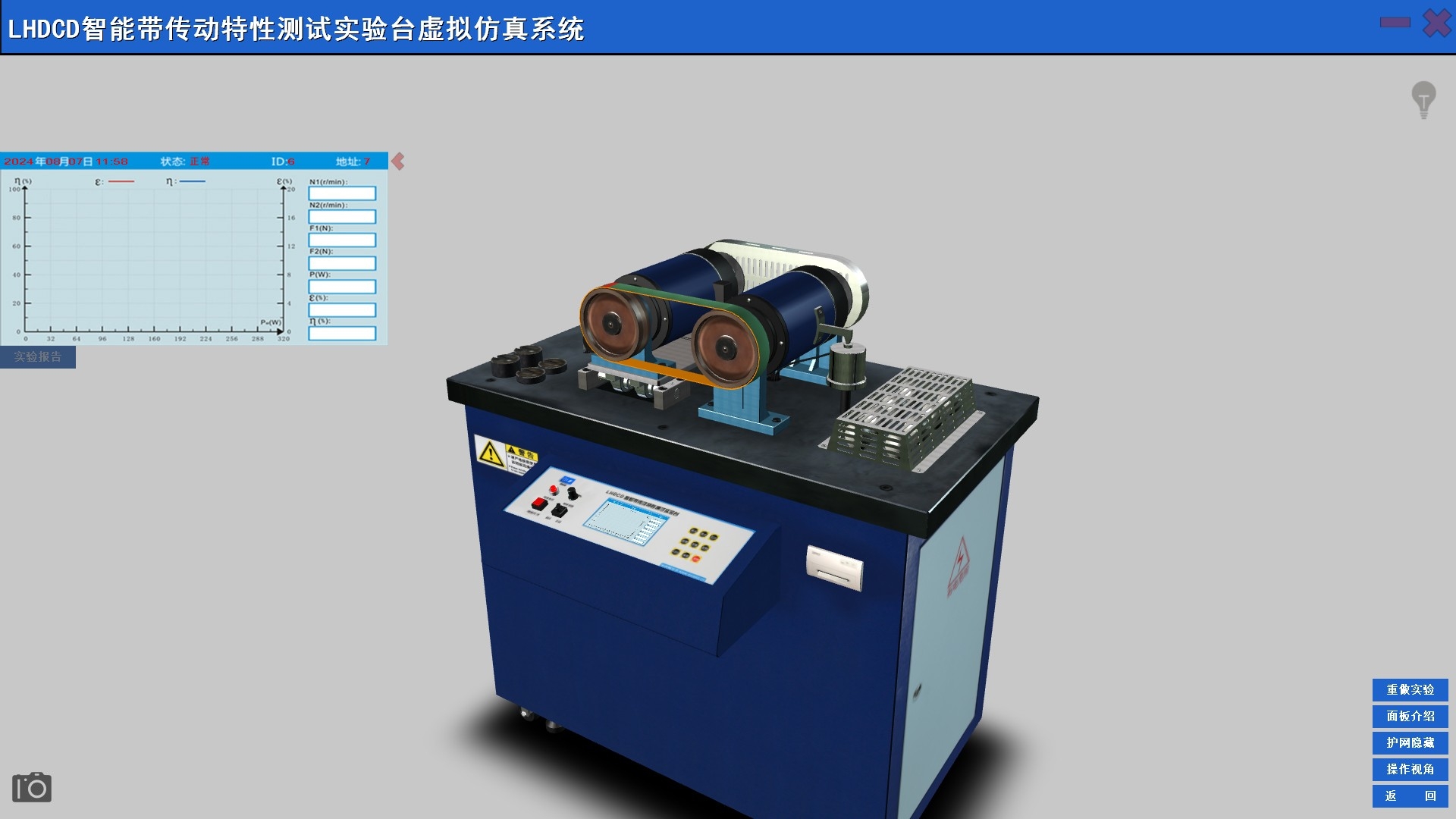

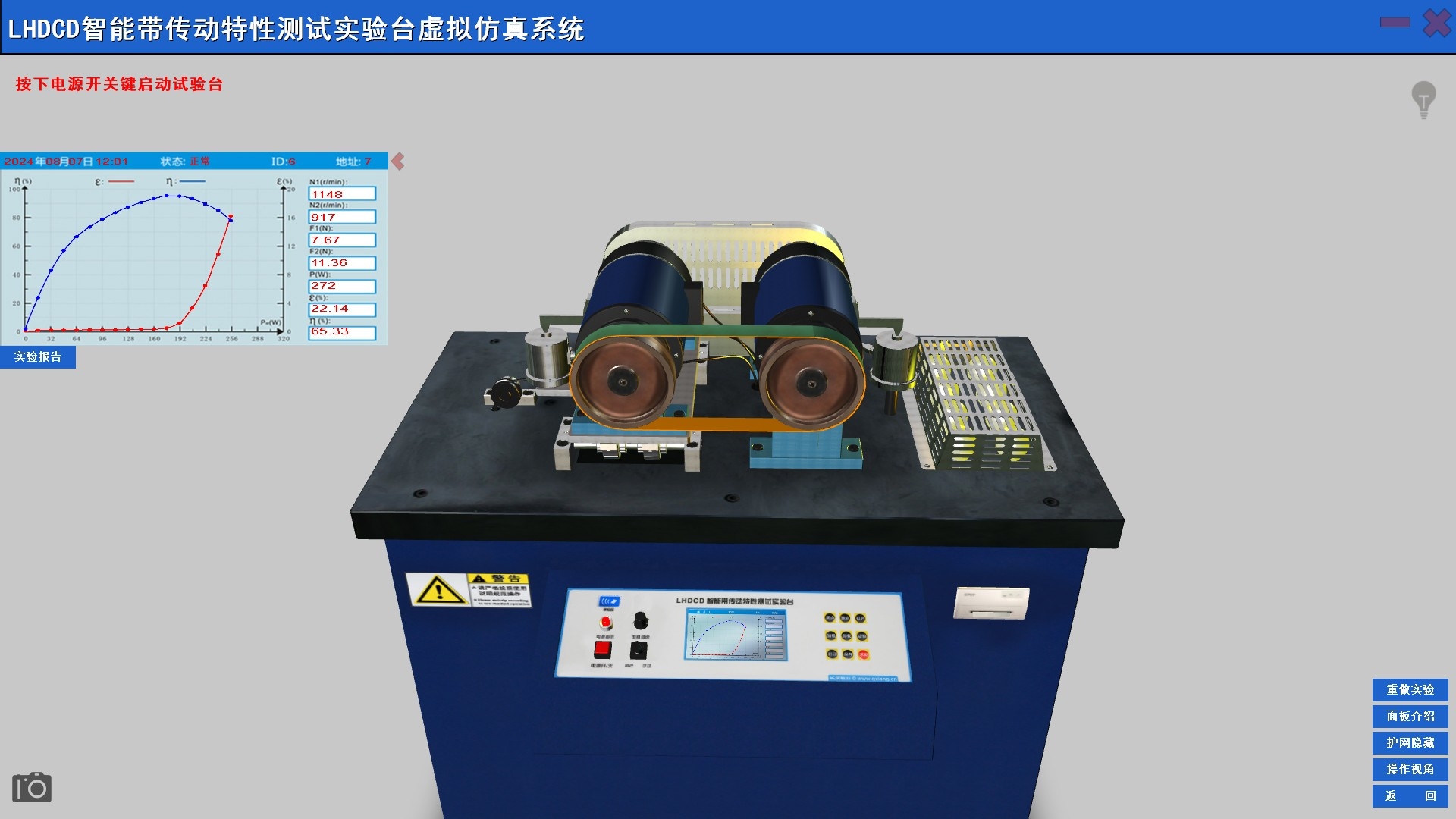

帶鏈傳動數字孿生系統軟件截圖

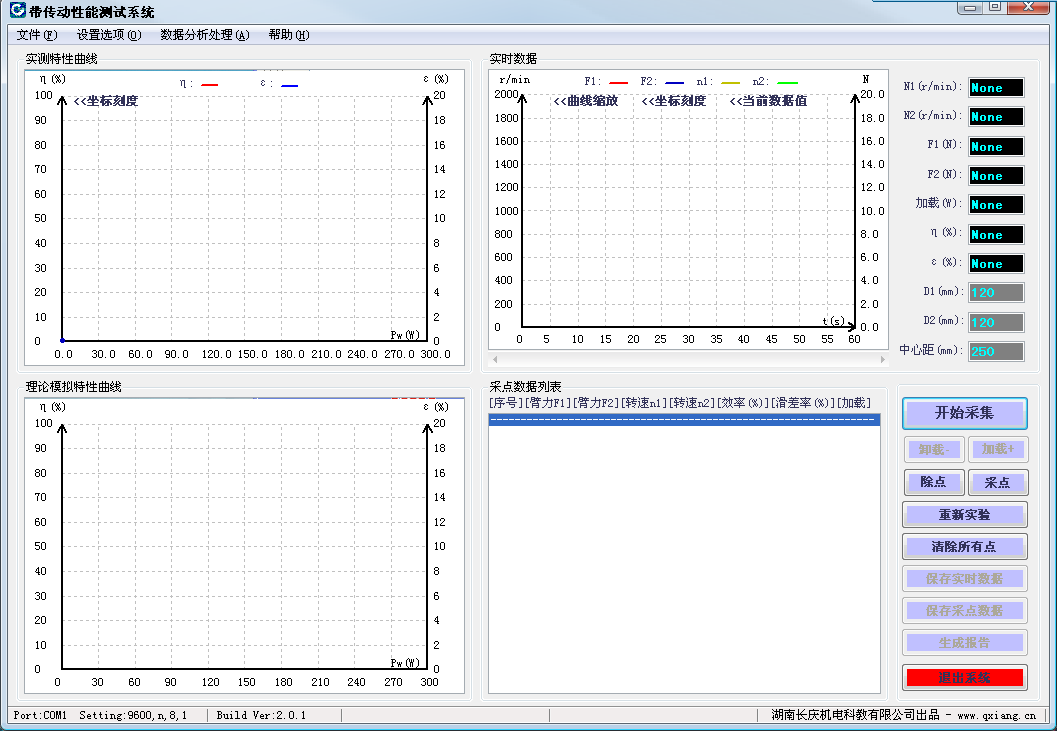

帶傳動實驗軟件分析界面

三、實驗原理、方法與步驟
1、帶傳動實驗是通過試驗帶裝在主動帶輪和從動帶輪上，整個電機可相對兩端滾動軸承座轉動，砝碼及砝碼架通過繩與移動底板相連，用于張緊試驗帶，增加或減少砝碼，即可增大或減少試驗帶的初拉力。
實驗步驟如下：
1）、打開計算機，單擊“帶傳動”圖標，進入帶傳動封面。單擊左鍵，進入帶傳動實驗說明界面。再單擊“實驗”鍵，進入帶傳動實驗分析界面。
      2)、在實驗臺帶輪上安裝試驗平帶；接通實驗臺電源，電源指示燈亮；調整測力桿，處于平衡狀態；加砝碼3kg，使帶具預緊力。
      3)、按順時針方向慢慢地旋轉電動機轉速調節旋鈕，使電動機逐漸加速到n1=1OOOr/min左右，待帶傳動運動平穩后（需數分鐘），記錄帶輪轉速n1、n2和電機轉矩力Q1、Q2一組數據。
      4)、在帶傳動實驗分析下方單擊“運動模擬”鍵；再擊“加載”鍵，每間隔5-10s，逐個打開燈泡（即加載），單擊“穩定測試”鍵，逐組記錄數據n1、n2及Q1、Q2，注意n1、n2間的差值，分別在實驗臺上及實驗分析界面的運動模擬窗口觀察帶傳動的彈性滑動現象。
      5)、再擊“加載”鍵，繼續增加負載，直到ε≥3%左右，帶傳動進入打滑區，若再繼續增加負載，n1與n2之差迅速增大，帶傳動出現明顯打滑現象。同時，分別在實驗臺及實驗分析界面的運動模擬窗口觀察帶傳動的打滑現象。
      6)、如果實驗效果不理想，可單擊“重做實驗”，即可從第4步起重做實驗。
     7)、單擊“實測曲線”鍵，顯示繪制的帶傳動滑動曲線和效率曲線；如果需要可單擊“打印”鍵，打印機即可自動打印帶傳動彈性滑動曲線和效率曲線。
8)、按面板卸載按鈕，關閉全部燈泡，將砝碼減到2kg．再重復第3-7步實驗。
      9)、按面板卸載按鈕，關閉全部燈泡；關閉實驗臺電源，拆下平帶及平帶輪，分別裝上V帶輪、V帶或圓帶輪、圓帶，加砝碼3kg，重復第3—7步實驗。
10)、關閉實驗臺電源，取下砝碼；在實驗分析界面上單擊“退出系統”，返回Windows界面。
11)、整理實驗數據，如果未自動打印實測曲線,則需要手工繪制帶傳動彈性滑動曲線和效率曲線。
2、鏈傳動實驗步驟如下：
1）將鏈輪安裝好后，將主電機用改用螺栓固定，打開電源緩慢運轉起來。
2）打開實驗軟件，點擊采集數據，此時界面出現鏈輪的實時速度曲線。
3）待運轉平穩時截取數據，通過軟件菜單欄即可進行對鏈輪傳動分析。
4）改變不同速度情況，進行數據采集對比分析。
5）改變不同預緊力，進行數據采集對比分析。
6）填寫實驗信息，實驗報告。
7）思考，軟件生成的實驗報告后面的思考題目。
四、主要配置及技術參數:
1、平帶輪直徑：d1=d2=120mm,圓帶輪直徑：d1=d2=120mm,V帶輪直徑：d1=d2=120mm；
平帶820×20×2mm.、圓帶φ8×800mm、V帶7M800 ；帶輪材料為鑄鐵，三種帶均為進口帶。
2、 1）滾子鏈：鏈號：08B，鏈條節距p：12.70mm。
     2) 雙節距滾子鏈：鏈號：208B，鏈條節距p：25.40mm。
3、電動機功率：355W，0-1800 rpm；負載變動范圍：0-355W，手動與程控?zé)o級調速；
4、拉壓力傳感器：型號BLR-12B；量程0-50N；精度：0.1%
5、外形尺寸： 800×400×1000mm
6、重量：110kg

電氣參數：
1. 電源：單相220V ±10 % 5A 50Hz
2. 漏電保護：I△n≤30mA t≤0.1s
3. 工作環境：溫度-10℃～70℃ 相對濕度≤90%（25℃）
測控系統參數及配置

序號	名稱	規 格	配置	備注
	CPU	STM32 主頻36MHz	1個
	顯示屏	5寸真彩液晶屏分辨率：800X480	1塊
	接口	USB接口	2個
		RS232接口	1個
		RS485級聯網絡接口	2個
		打印機接口	1個
	模擬通道	12bit	4個
	數字通道	TTL 20-10MHz	4個
	加載通道	0-100%發電電壓	1個
	調速通道	DA 0-5V	1個
	打印機	熱敏打印機	1個

基本配置：
1、光電測速裝置2套
2、砝碼1㎏ 2個
3、砝碼0.5㎏   2個
4、平帶帶輪2個 d1=d2=120mm
5、V帶帶輪2個 d1=d2=120mm
6、圓帶帶輪2個   d1=d2=120mm
7、鏈輪2個     z2=25
8、鏈條： 1）滾子鏈：鏈號：08B，鏈條節距p：12.70mm。
                  2) 雙節距滾子鏈：鏈號：208B，鏈條節距p：25.40mm。
9、拉壓力傳感器2個量程：0-50N
10、直流電動機1個功率：355W；調速范圍：0-1500rpm
11、直流發電機1個功率：355W；加載范圍：0-320W
12、調速電源（SK400B）1個
13、專用軟件光盤 1張
14、使用說明與實驗指導書1份
