吸附吸傳熱傳質性試裝置
[規格型號]: DB-CRL2
[產品名稱]: 吸附吸傳熱傳質性試裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
一、概述
吸附吸傳熱傳質性試裝置由空氣處理裝置、除濕轉輪、、再生加熱器、風機、空調室、溫度/濕度傳感器、系統等組成。吸附吸傳熱傳質性試裝置中的空氣預處理裝置可產生不同溫度、濕度的處理空氣,以模擬空氣參數的變化;除濕轉輪部分擬分別采用單輪結構,可分成再生區、處理區,且各區的角度可根據研究需要相應地進行調整;風機以便調節系統的風量,轉輪配置調速裝置以實現轉速的調節;再生加熱器可對再生空氣分別采取蒸汽加熱和;系統的空氣流程也可進行相應的調整。

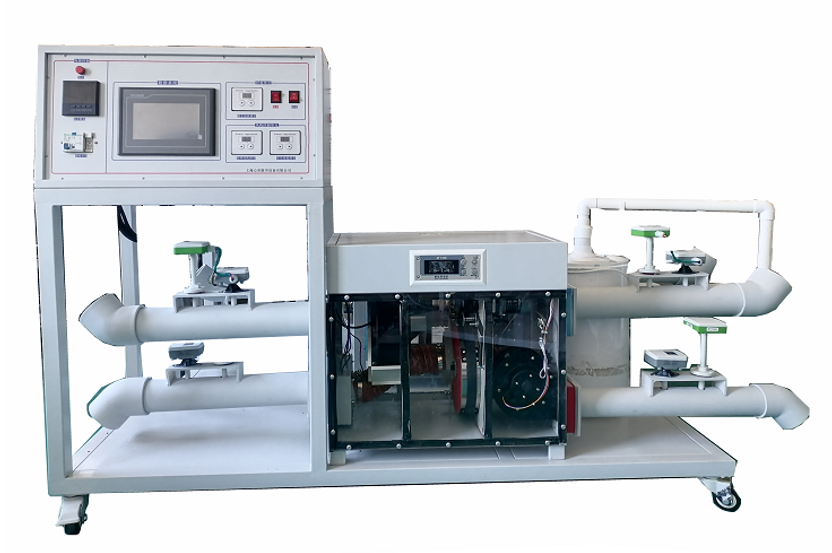

吸附吸傳熱傳質性試裝置
二、技術及性能參數:
1、工作環境溫度0-40℃。
2、工作環境濕度:< 80% 。
3、單相220V/50 Hz。功率:3.5KW
4、風速度可調整。最大400M/H
5、組裝后外形尺寸:2500×700×1200(mm)


三、設備功能組成
吸附吸傳熱傳質性試裝置是采用吸附的方法除掉空氣中的水分,由附載特殊材料的吸濕物質(分子篩,硅膠,氯化鋰等)做成的除濕轉輪,被靜止的密封條分成90°的再生區和270°的處理區,隨著轉輪緩慢的(8~10轉/小時)轉動,轉輪在處理區吸附水分后轉到再生區被再生(脫附),然后又進入處理區吸附水分,從而連續不斷的處理空氣,使之達到要求的濕度。對于不同的生產環境或實驗室,有著不同的濕度要求,可提供露點溫度從-20~-60℃干燥空氣。

四、系統主機組成:
1、主要由送風管、出風管送、加濕器,溫濕度變送器測量元件組成,平臺底部安裝有四個可移動輪子,方便移動
2、處理空氣與再生空氣風量可調節,可實現三檔或無極調節,可對空氣進行吸附除濕,開展吸附除濕與再生實驗


3、 再生空氣循環試驗臺
1)采用加熱器加熱,熱阻小、換熱效率高,
2)溫度控制精準;
3)再生空氣溫度控制,準確度在±0.2℃
4)再生空氣風機,可調速度風機、可調節電加熱器,
5)再生空氣30-100℃;

4、濕度變量加濕器:
電子式功率,可調節空調空間的濕度,0-100HR。
5、空氣處理系統:
1)由再生空氣管道、再生空氣管道、送風機、溫度、濕度、測量系統組成
2)管道直徑100MM,材質:金屬
6、空氣加熱器:、
再生空氣30-100℃,功率3.5KW
7、主機系統:
1)處理風量:170M3/H,功率:3.5KW,處理風剩余壓100PA,出風口120MM,除濕:3KG/H,再生風量200M3/H,,再生風口125MM
2)可對空氣進行吸附除濕,開展吸附除濕與再生實驗
3)處理空氣與再生空氣風速可調節;
3)具有加濕設備,可實現處理空氣與再生空氣
8、控制柜:
板金噴結構,美觀大方
9、顯示系統:
1)7寸觸摸屏,可顯示進出風濕溫度,進出風壓力(傳感器200PA)、可顯示各點溫度,壓力。流量,風速度
2)測量、顯示、存儲所有用電設備功率,包括再生加熱功率、處理空氣與再生空氣風機功率、轉輪電機功率,精度≤1%;

10、測量系統
1)可準確控制風機功率、處理空氣與再生空氣溫度、相對濕度、轉輪轉速
2)處理空氣與再生空氣流量計、高精度溫濕度傳感器、調節系統、數據采集與顯示等組成
3)測量、顯示、存儲處理空氣與再生空氣流量,精度:±1%
4)測量、顯示、存儲處理空氣與再生空氣進出口溫濕度傳感器,溫度:±0.1℃,相對濕度±2%

10、數據模擬量
模擬輸入4-20MA,電壓:DC24V,輸入通道8路,通信協議:485/232。輸出4-20MA。
五、主要用途:
1、了解轉輪除濕空調原理
2、了解轉輪除濕空調處理過程
3、測試濕氣在轉輪除濕系統中各個點的濕度實驗
4、通過實驗加深對掌握測量熱質交換過程、相對濕度、阻力特性的方法;熱交換效率系數和接觸系數的測定方法
五、配置表

名稱 規格 數量
再生空氣管道   1套 直徑150MM
加熱系統   1套
風速傳感器 4-20MA/ 4套
溫濕度傳感器 4-20MA 4套 相對濕度
PT100變送器 4-20MA 2套
加濕器   1臺
觸摸屏 昆侖動態7寸 1套
數據模擬量 8通道4-20MA 1套
系統控制軟件軟件   1套
控制柜   1個
